9-19型離心通風機，一般用于鍛冶爐及高壓強制通風，并廣泛用于物料輸送，可適用于輸送空氣及無腐蝕性，不自燃，不含粘性物質的氣體。輸送介質的溫度一般不超過80度。介質中所含的塵土及硬質細顆粒不大于150毫克/立方米。
　　本風機可做左右旋轉兩種形式出風口角度，可根據用戶需要而定制。風機傳動方式：NO4-6.3為A式傳動，NO7.1-12.5為D式傳動。
　　風機所選用的功率指在特定工況下加上機械損耗應有的安全系數而言，為防止電機因過載而燒壞，在風機啟動時必須在無負載的情況下進行，逐步開啟到規定工況為止，在使用中嚴格控制電流不超過電機額定值。

9-19 NO4-6.3A通風機性能

機號(NO) 轉速(r/min) 序號 流量 （m3/h） 全壓 （Pa） 內效率(%) 所需功率 （kw） 電動機 型號 (type) 功率 (kw) 4 2900 1 824 3584 70 1.5 Y90-2 2.2 2 970 3665 73.5 4.7 3 1116 3647 75.4 1.9 4 1264 3597 76 2.1 Y100L-2 3 5 1410 3507 75.5 2.3 6 1558 3384 73.3 2.6 7 1704 3253 70 2.6 4.5 2900 1 1174 4603 71.2 2.5 Y112M-2 4 2 1397 4684 75 2.9 3 1616 4672 77 3.2 4 1839 4580 77.3 3.6 Y132S1-2 5.5 5 2062 4447 76.2 3.9 6 2281 4297 73.8 4.4 7 2504 4112 70 4.8 5 2900 1 1610 5697 72.7 4.1 Y132S2-2 7.5 2 1932 5768 76.2 4.8 3 2254 5740 78.2 5.4 4 2576 5636 78.5 5.8 Y160M1-2 11 5 2884 5517 77.2 6.4 6 3166 5323 74.5 7.1 7 3488 5080 70.5 7.9 5.6 2900 1 2262 7180 72.7 7 Y160M1-2 11 2 2714 7273 76.2 8.1 3 3167 7236 78.2 9.1 4 3619 7109 78.5 10.2 Y160L-2 18.5 5 3996 6954 77.2 11.2 6 4448 6709 74.5 12.5 7 7901 6400 70.5 13.9 6.3 2900 1 3220 9149 72.7 12.5 Y160L-2 18.5 2 3865 9265 76.2 14.5 3 4509 9219 78.2 16.4 4 5153 9055 78.5 18.4 Y200L1-2 30 5 5690 8857 77.2 20.2 6 6334 8543 74.5 22.5 7 6978 8148 70.5 25.1

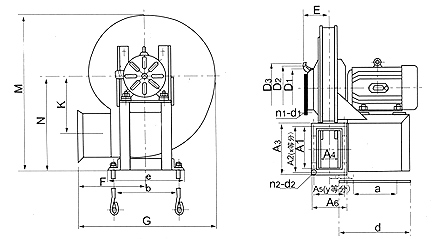

9-19 NO4-6.3A通風機外形安裝尺寸表 機號 (NO) 進口尺寸 出口尺寸 D1 D2 D3 n1-d1 A1 A2 A3 A4 A5 A6 X Y n2-d2 4 180 205 230 8-φ7 128 160 182 92 126 148 4 3 14-φ7 4.5 200 225 250 8-φ7 144 176 198 104 135 160 4 3 14-φ7 5 224 254 284 8-φ7 160 192 214 115 150 171 4 3 14-φ7 5.6 250 280 310 8-φ10 179 212 233 129 162 185 4 3 14-φ7 6.3 280 320 360 8-φ10 202 236 258 145 180 204 4 3 14-φ7 機號 (NO) 外形尺寸 基礎尺寸 地腳螺栓 (4套) 不包括電機 E F G K M N a b c d e f 規格 重量kg 4 100 269 587 286 715 420 200 350 50 300 385 35 M12×300 43 4.5 110 295 661 322 782 450 240 390 50 340 430 39 M12×300 54 5 126 328 734 358 868 500 340 450 50 440 495 43 M12×300 66 5.6 140 367 821 401 962 550 350 485 50 450 534 48 M12×300 90 6.3 157 413 925 451 1085 620 450 570 60 570 626 55 M12×400 138 9-19 NO7.1-12.5D型離心通風機性能表 機號(NO) 配用機電 流量（m3/h） 全壓(Pa） 型號(type) 功率(kw) 7.1D Y200L2-2 37-2 4610-7376 11717-11596 Y250M-2 55-2 8144-9988 11340-10426 8D Y280S-2 75-2 6594-10550 15034-14877 Y315S-2 110-2 11649-14287 14546-13362 Y1323M-4 7.5-4 3297-4616 3620-3647 Y160L-4 15-4 5275-7144 3584-3231 9D Y160L-4 15-4 4695-7511 4597-4551 Y180L-4 22-4 8294-10171 4297-4101 10D Y200L-4 30-4 6440-10947 5840-5740 Y225S-4 37-4 12450-15455 5495-4958 11.2D Y225M-4 45-4 9047-15380 7364-7236 Y280S-4 75-4 17471-21713 6927-6246 Y180L-6 15-6 5990-11580 3182-2996 Y200L2-6 22-6 12978-14375 2860-2705 12.5D Y200L2-6 22-6 8327-12213 3975-4009 Y250M-6 37-6 14156-19985 3907-3377
